| 应用范围： 固定值电感器 | 种类：功率电感 | 品牌：coiltronics |
| 型号：FP4-150-R | 绕线形式：绕线 | 封装形式：功率电感 |
| 导磁体性质：铁氧体磁芯 | 磁芯形状：固定式 | 工作频率：低频 |
| 安装方式：表面安装 | 骨架材料：陶瓷 | 电感量： 150nH |
| 允许误差： ± 15% | 感抗XL：0.65 毫欧Ω | 额定电流：40000mA |
| 分布电容：无屏蔽F | 最小包装数：900 | 订货号：FP4-150-R |
| 物料编号：FP4-150-R | 是否跨境货源：否 | 货号：FP4-150-R |
| 应用领域：3C数码 |

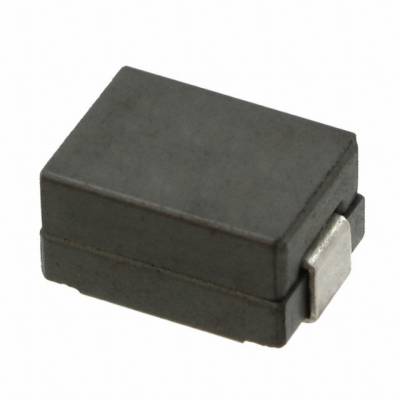

COILTRONICS FP4 系列大电流功率电感 FP4 High current power inductors
规格型号： FP4-100-R FP4-120-R FP4-150-R FP4-200-R
产品描述
高载电流
电感范围从0.090UH到0.200UH
电流范围30至72安培
10.2 x 6.8mm表面贴装封装
高度为5.0毫米
铁氧体磁芯材料
无卤素、无铅、符合RoHS
High current carrying capacity
Inductance range from 0.090uH to 0.200uH
Current range 30 to 72 Amps
10.2 x 6.8mm footprint surface mount package in a 5.0mm height
Ferrite core material
Halogen free, lead free, RoHS compliant
应用
服务器
多相和vCore调节器
电压调节器模块（VRMS）
服务器和桌面
中央处理器（CPU）
图形处理单元（GPU）
专用集成电路（ASIC）
高功率密度
电池供电系统
图形卡
Applications
Servers ? Multi-phase and Vcore regulators
Voltage Regulator Modules (VRMs)
Server and desktop ? Central processing unit (CPU)
Graphics processing unit (GPU)
Application specific integrated circuit (ASIC) ? High power density
Battery power systems
Graphics cards Environmental data ? Storage temperature range (component): -40°C to +155°C
Operating temperature range: -45°C to +155°C (Ambient plus self temperature rise)
Solder reflow temperature: J-STD-020D compliant FP4 High current power inductors
| 类型 | 绕线 |
|---|---|
| 材料 - 磁芯 | 铁氧体 |
| 电感 | 150nH |
| 容差 | ±15% |
| 额定电流（安培） | 40A |
| 电流 - 饱和值 | 42A |
| 屏蔽 | 无屏蔽 |
| DC 电阻（DCR） | 0.65 毫欧 |
| 不同频率时的 Q 值 | - |
| 频率 - 自谐振 | - |
| 等级 | - |
| 工作温度 | -40°C ~ 155°C |
| 电感频率 - 测试 | 1MHz |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 非标准 |
| 最小包装 | 900 |
| 大小/尺寸 | 0.402" 长 x 0.268" 宽（10.20mm x 6.80mm） |
| 高度 - 安装（值） | 0.197"（5.00mm |
